신사동 난방배관 누수, 내시경으로 못 관통 흔적을 확인했습니다
현장 상황
아래층 천장으로 물이 번져 온수와 난방배관을 나눠 점검한 사례입니다. 이 게시물의 작업 범위는 원인 진단과 후속 수리 안내까지입니다.

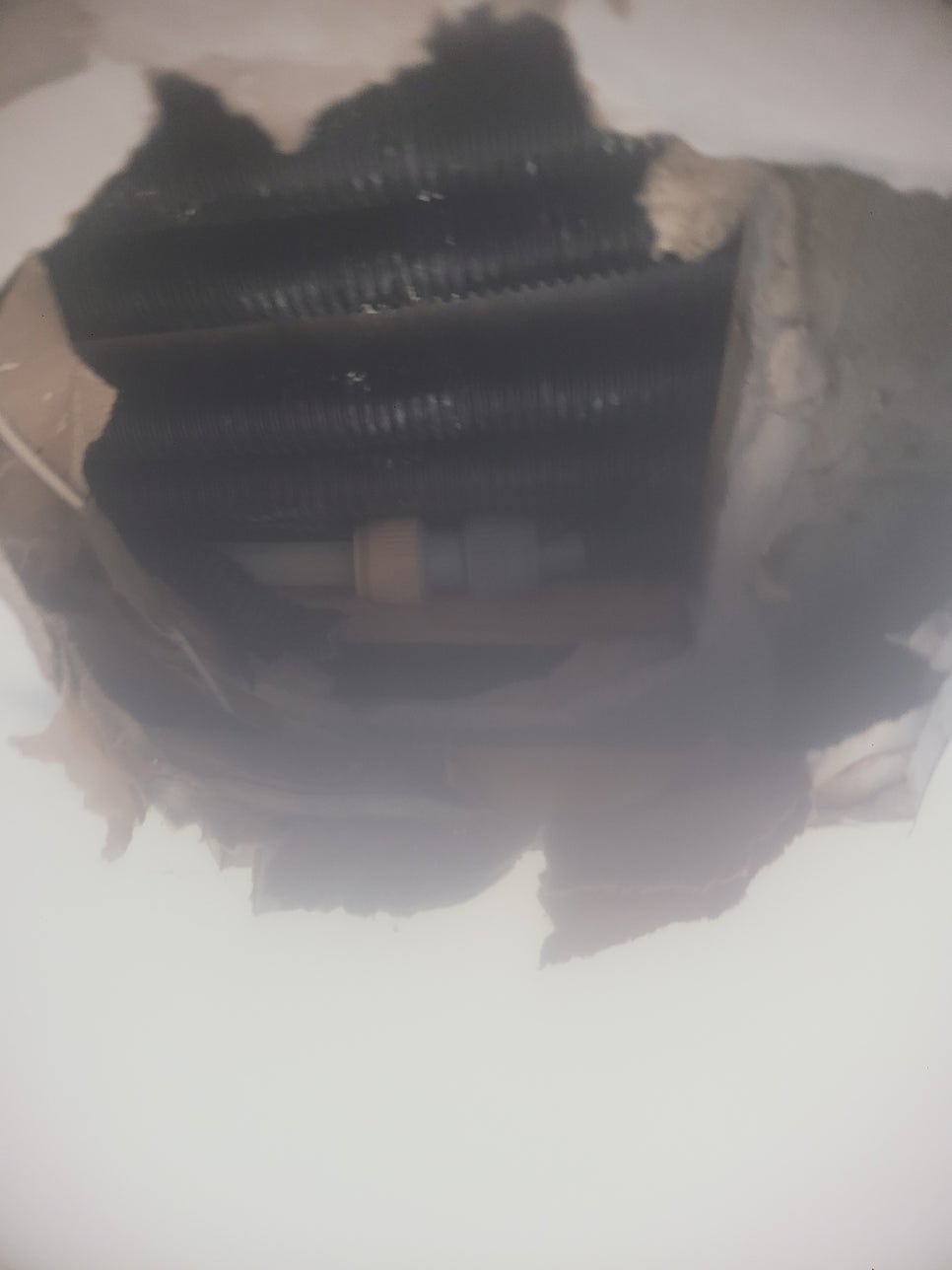

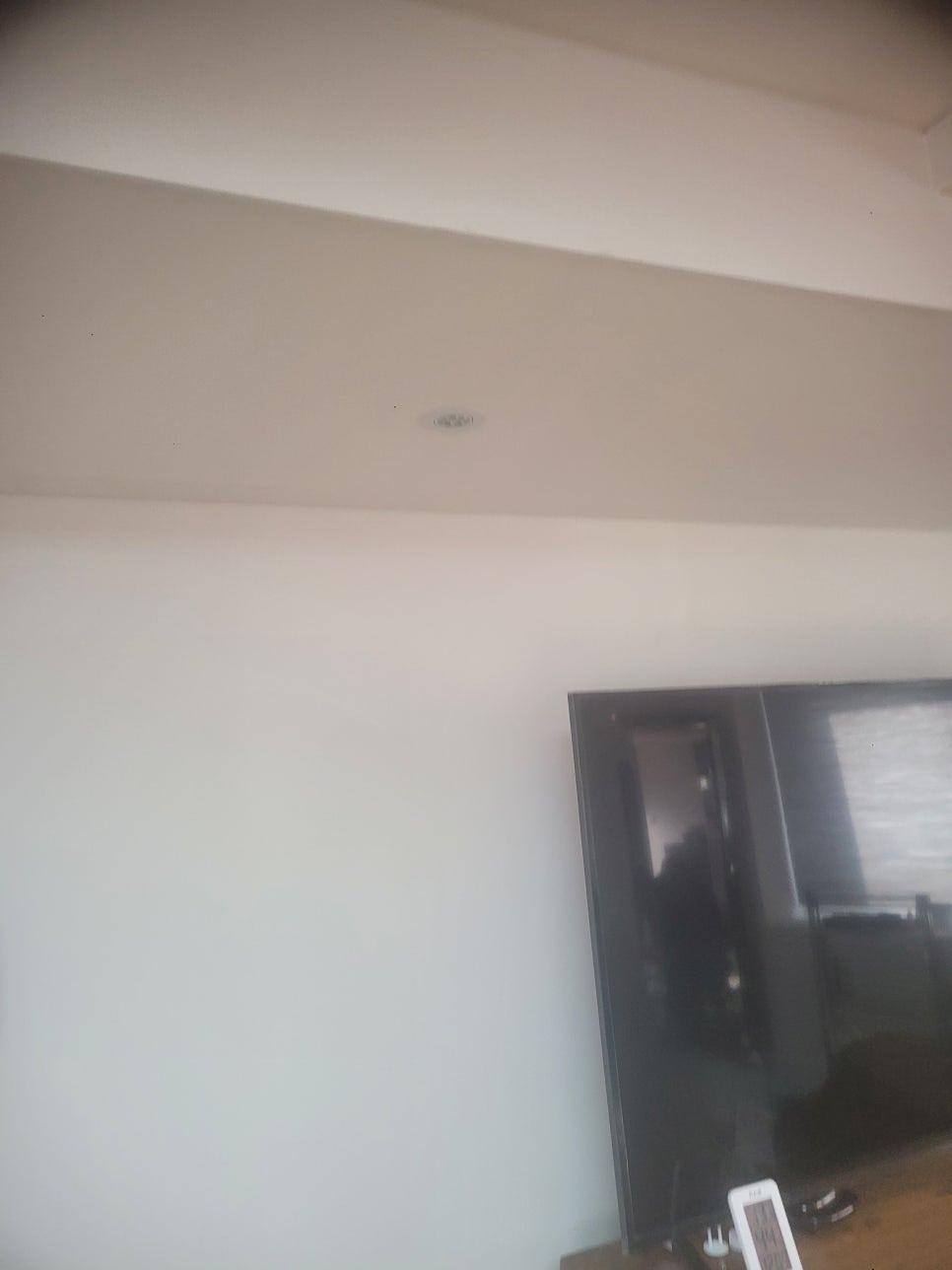

서울 신사동의 한 3층 세대로, 아래층 천장으로 물이 지속적으로 번져 온수 및 난방 라인 누수가 의심되는 상태로 의뢰가 접수됐습니다.
점검 내용
공압 검사에서 냉수와 온수 라인은 압력을 유지했지만 난방 라인에서는 압력 손실이 나타났습니다. 청음 검사와 내시경 확인으로 손상 부위를 추적했습니다.

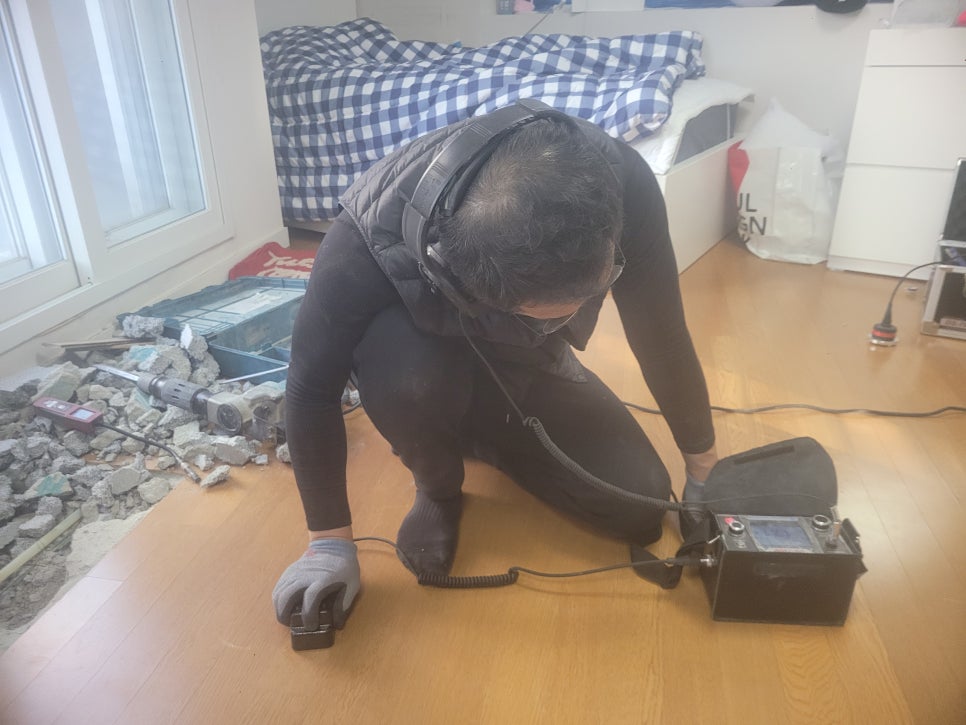

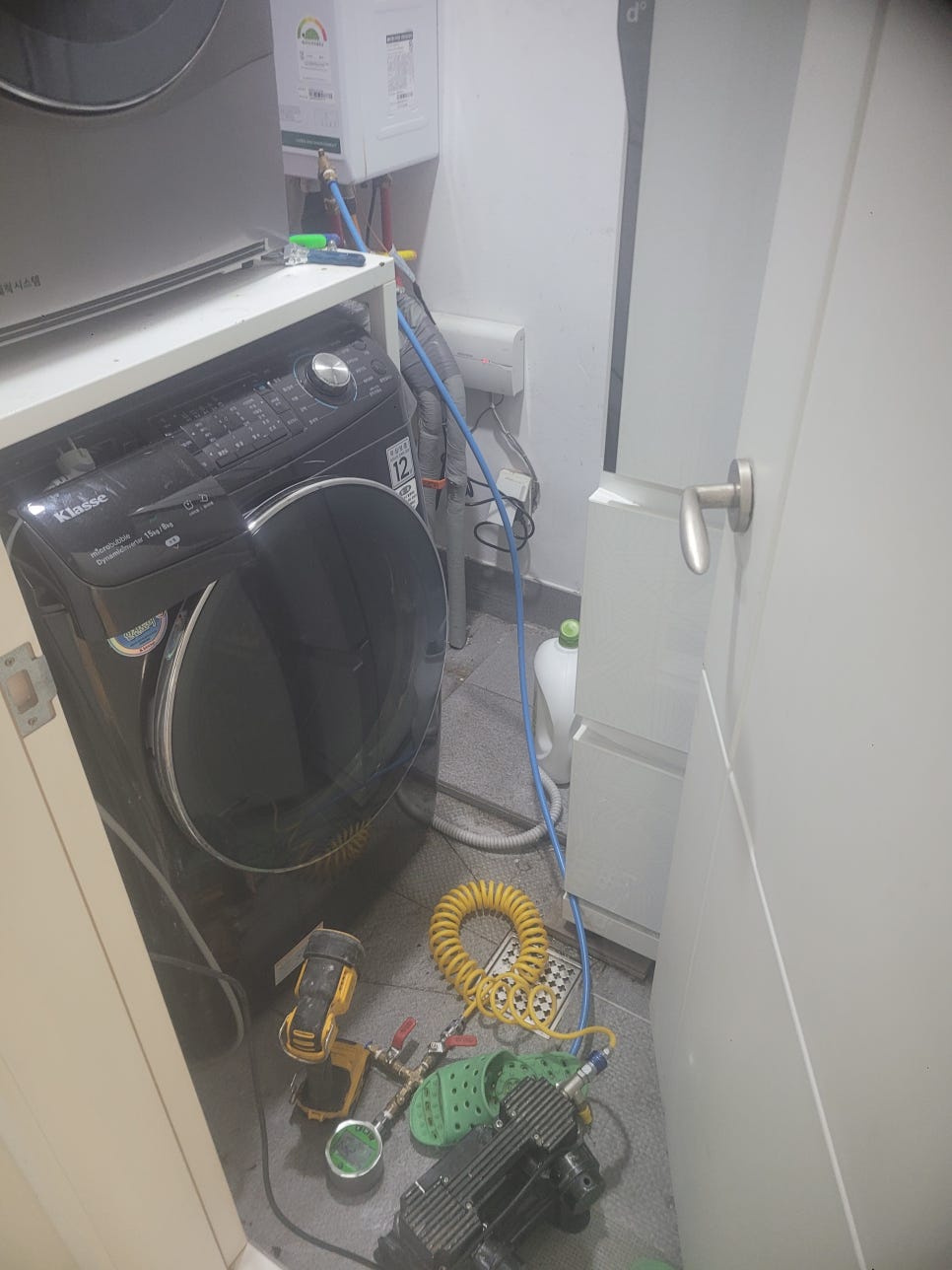

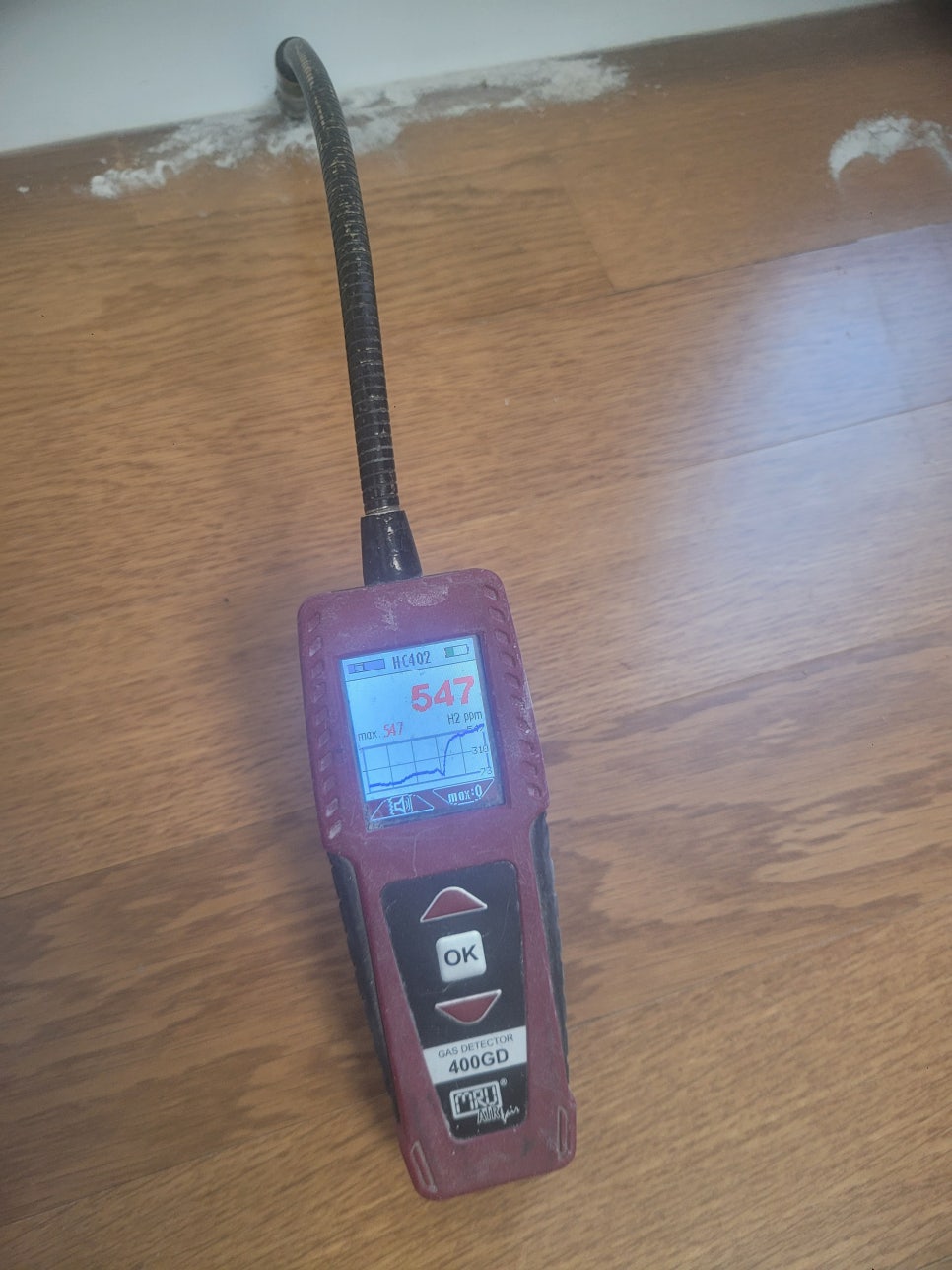

아래층 천장 피해 구역의 함수율을 측정한 뒤 보일러 하부 관로를 분리해 공압 기밀 검사를 진행했습니다. 냉수와 온수 배관은 압력이 정상적으로 유지됐지만, 난방 배관은 공압을 주입한 뒤 게이지 수치가 서서히 떨어지며 압력 손실이 확인됐습니다. 이어 청음 탐지기로 천장과 바닥면의 소리 강도를 측정해 난방 공급·환수 라인이 지나는 구간을 좁혀 나갔습니다.
작업 과정
내시경 점검 결과 배관을 관통한 못이 확인됐습니다.

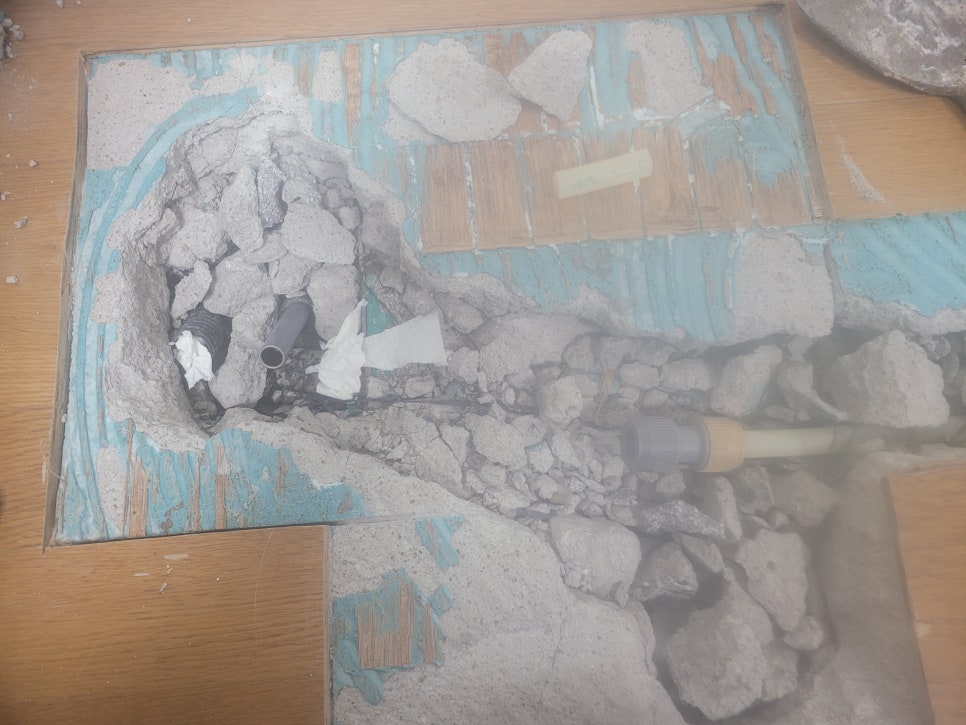

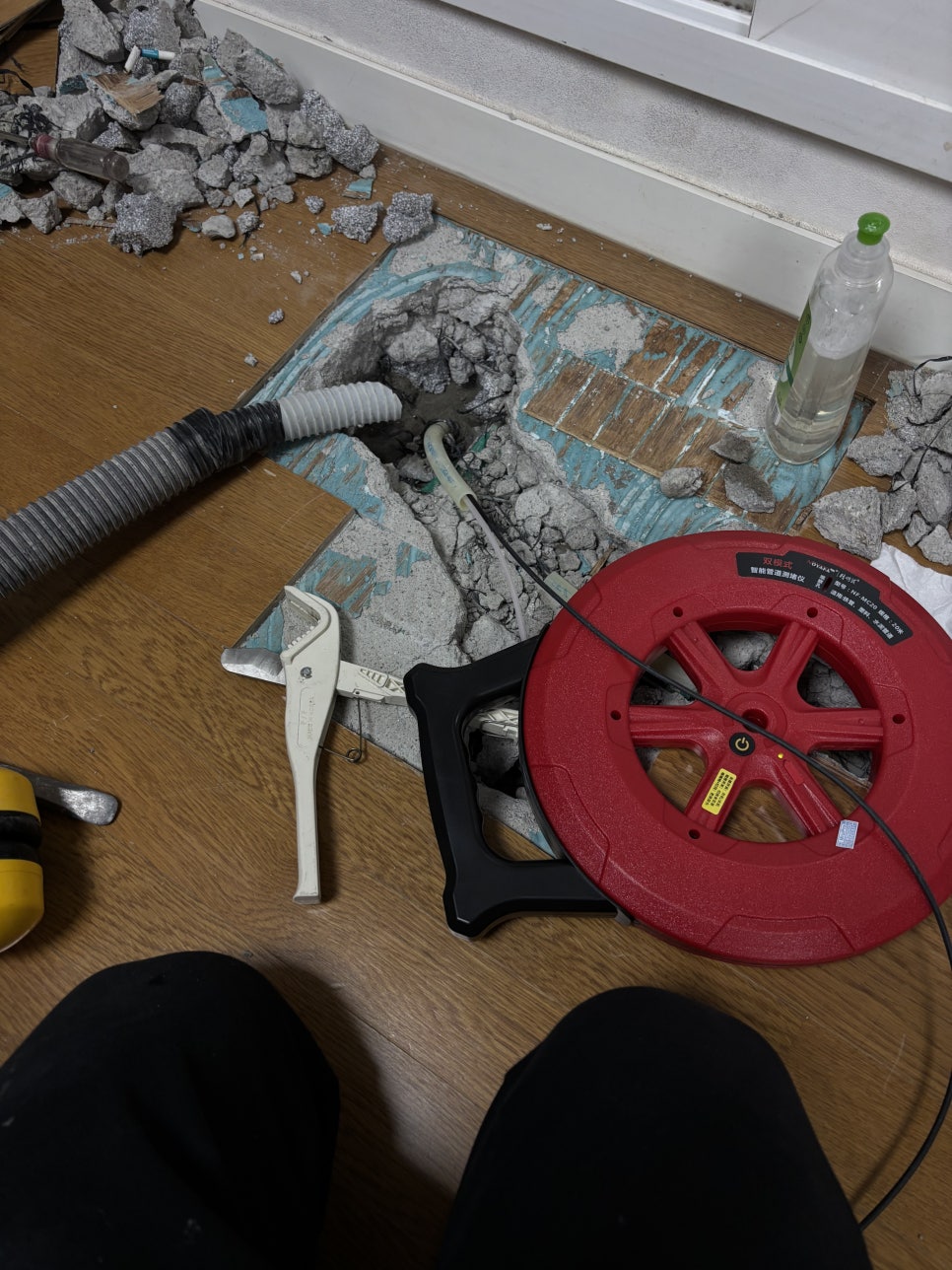

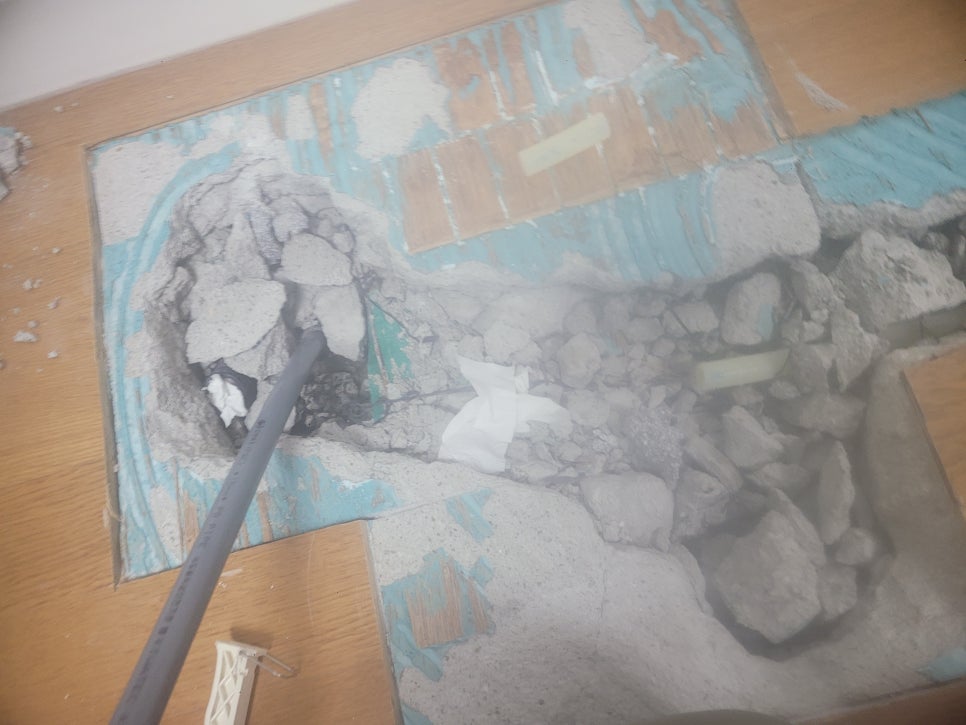

소리가 집중된 구간의 바닥을 최소한으로 굴착하고, 좁은 틈으로 초소형 내시경 카메라를 매립 배관 라인에 넣어 확인했습니다. 모니터 화면으로 배관 외벽 상태를 살핀 결과, 과거 인테리어 작업 때 박힌 못이 난방 배관 상단을 관통하고 있는 상태가 확인됐습니다.
확인된 결과
현장에서는 손상 구간의 부분 교체와 복구 계획을 안내했습니다.

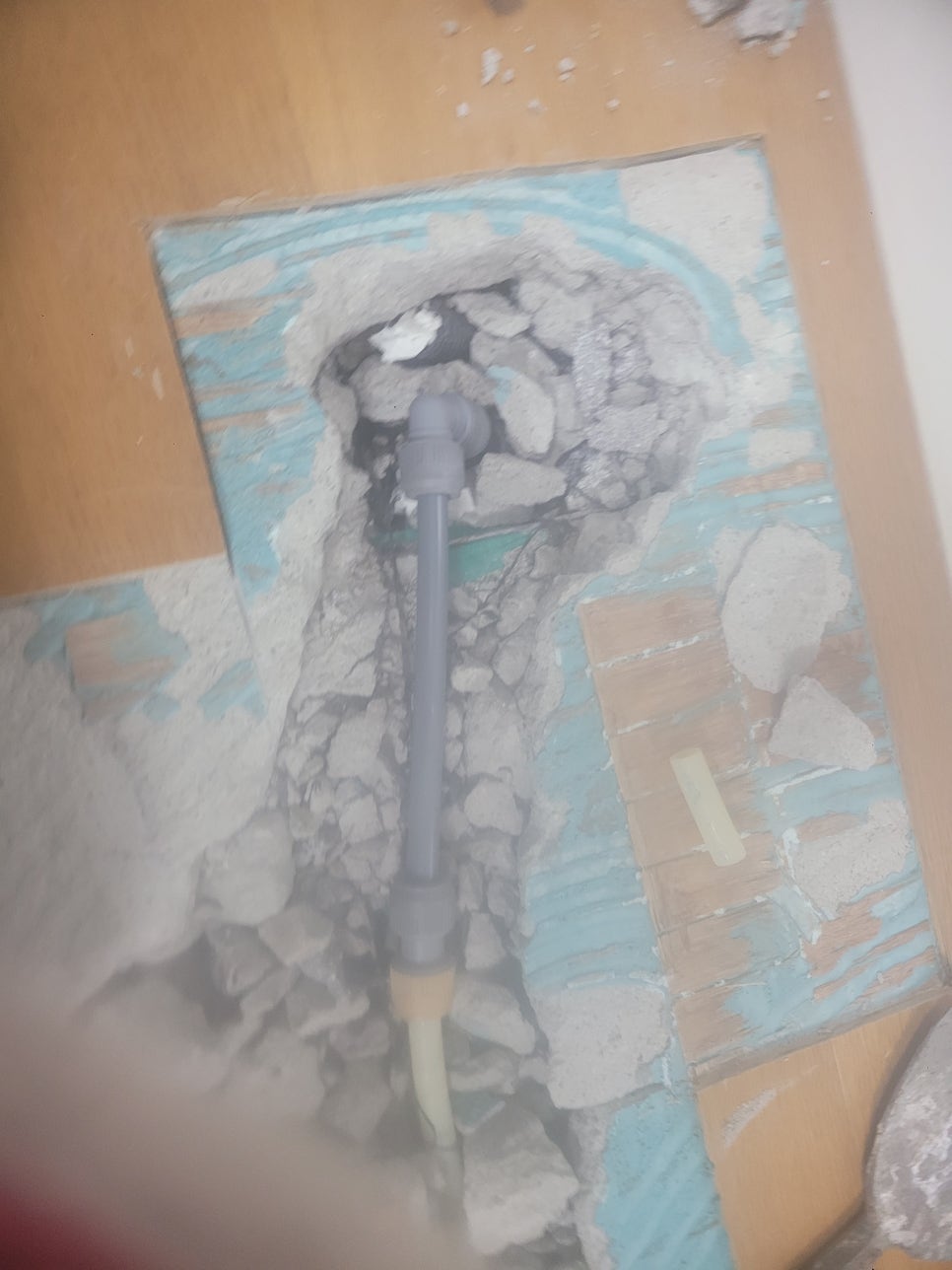

관통된 배관 부위를 부분 절단하고 새 유니온으로 결속하는 수리 범위와 천장 복구 계획을 안내해 드렸습니다.
관리 안내
누수 점검 자료를 받을 때는 원인이 확인됐는지, 수리가 끝났는지, 재검사까지 했는지를 구분해 확인해 주세요. 진단 결과와 수리 완료는 서로 다른 단계입니다.
